Как выглядят станции 5G в Москве?

В начале марта 2021 МТС сообщил о запуске сотовой связи пятого поколения в нескольких популярных местах столицы. Мне, как профессионалу, очень интересно было самому взглянуть на первые станции 5G. И вот в начале мая мне представилась такая возможность. Покажу вам как выглядят новые станции и чем они отличаются от предшествующих стандартов.

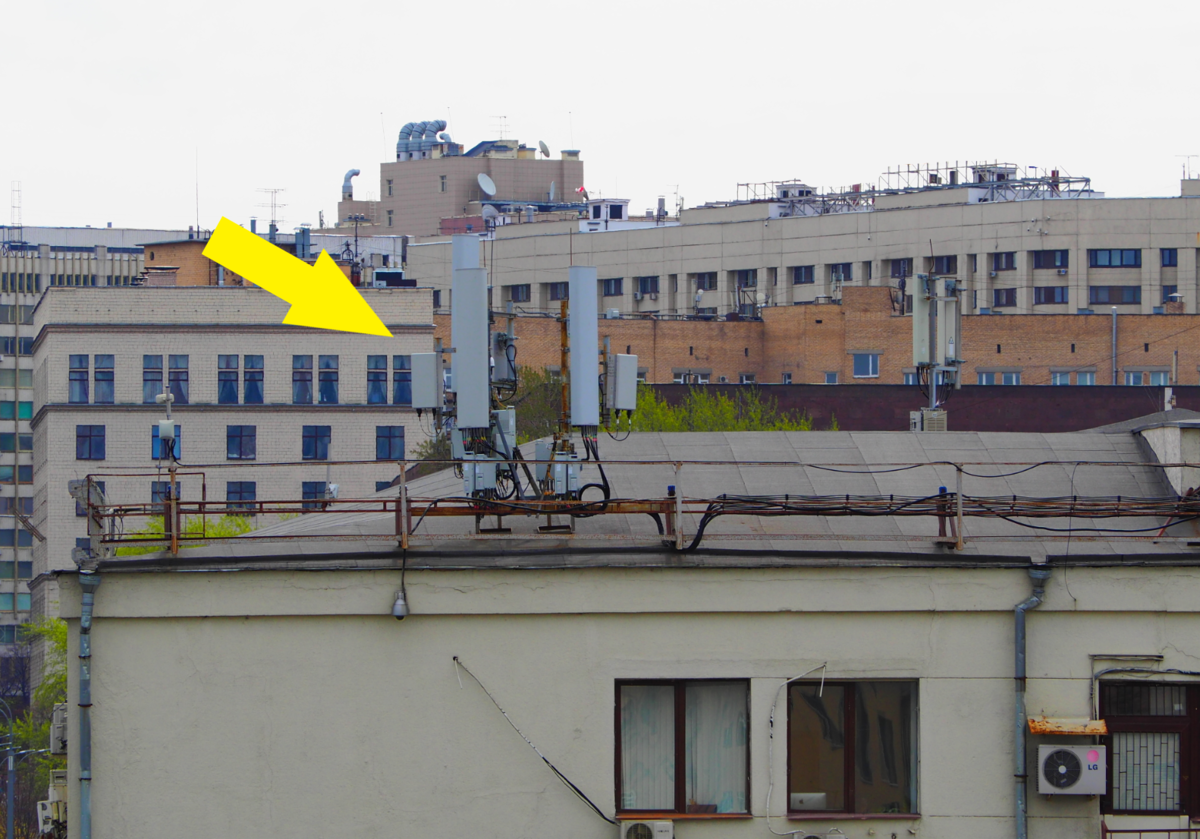

На первый взгляд поиск сотовой станции посреди городского ландшафта без знания точного местоположения выглядит сложной задачей. Но мне удалось очень быстро найти такую станцию в первый же день пребывания в Москве. Вот она станция пятого поколения, как на ладони:

Кстати, забыл вам сказать, что мой смартфон 5G не оснащён. И хотя у меня есть СИМ МТС это бы мне не помогло зарегистрироваться в новой сети, даже если бы у меня было устройство, способное работать в BAND N79. Дело в том, что это пока тестовые сети и оператор выборочно, по каким-то своим критериям, разрешает абонентам регистрироваться в 5G.

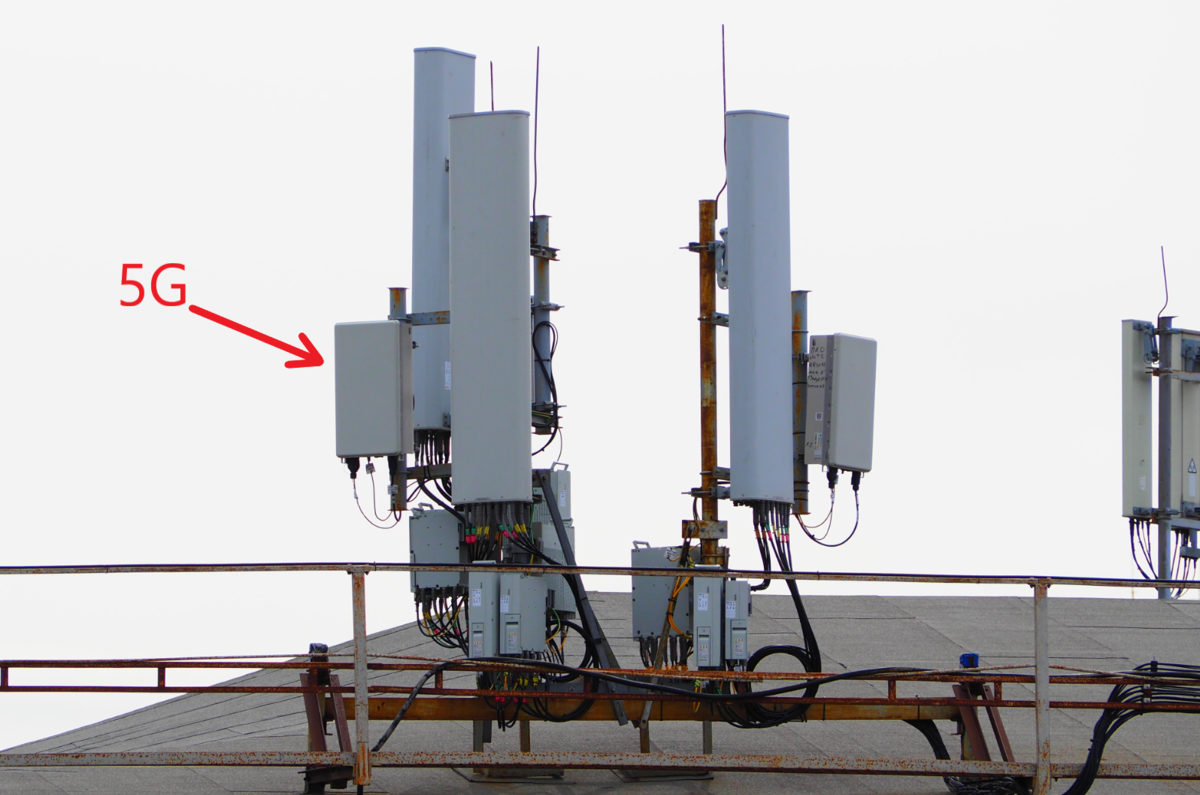

Поэтому поиск станции был исключительно визуальным. А отличия у антенн 5G очень существенные и обнаружить их можно даже издалека. Из-за введения новых технологий вроде Massive MIMO и Beamforming разработчики были вынуждены объединить радимодули и антенны в единый блок, называемый активный антенный модуль (AAU — active antenna unit). Поэтому называть их просто антеннами уже не правильно.

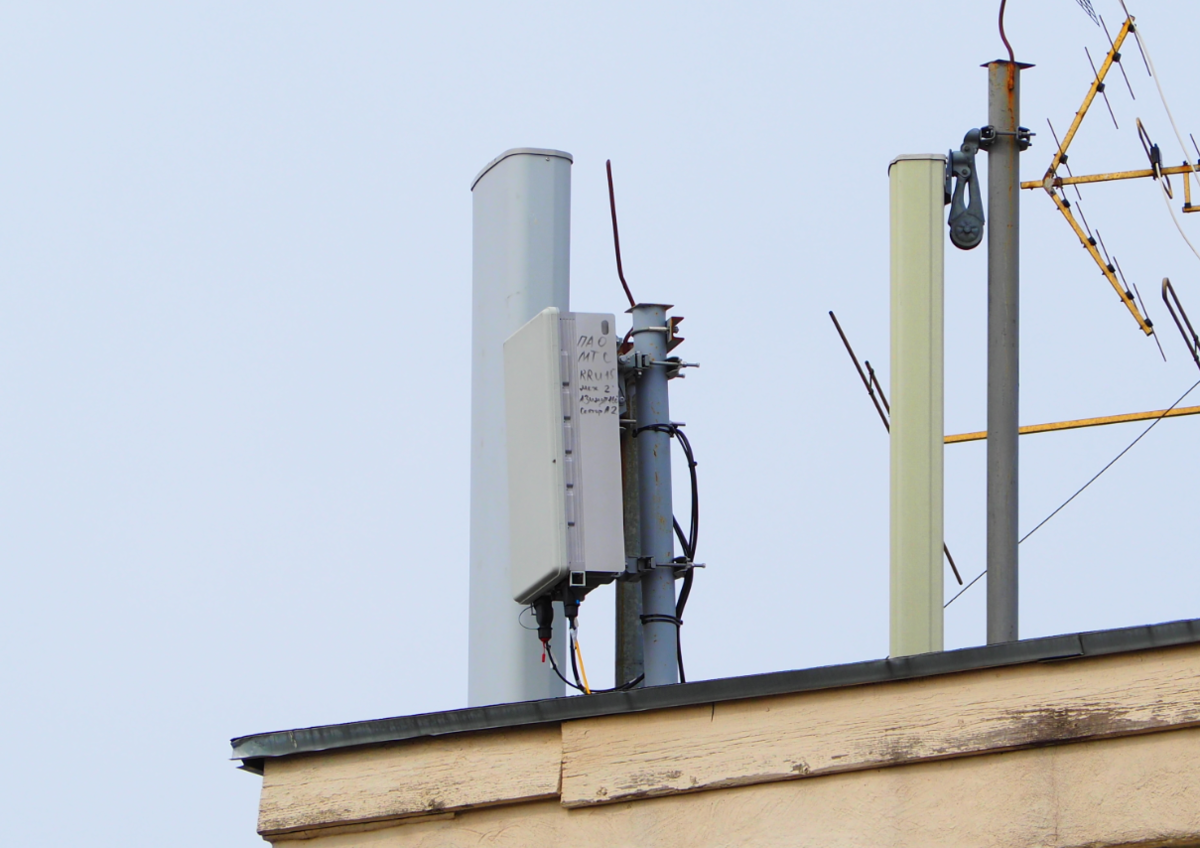

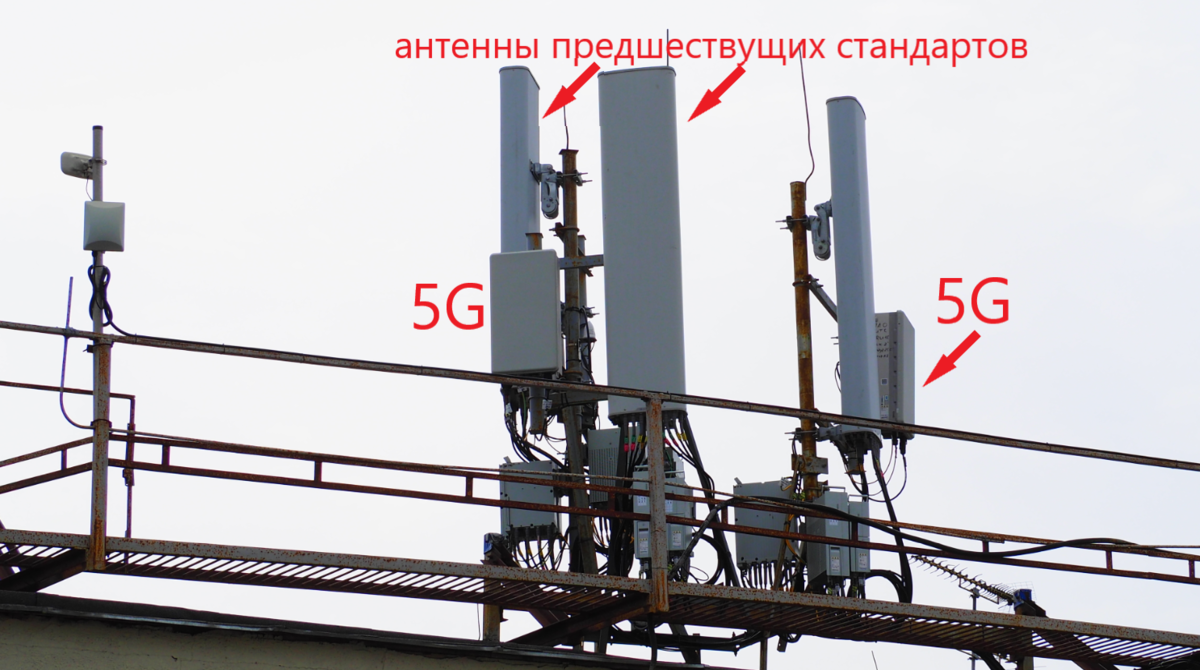

По высоте AAU заметно ниже стандартных сотовых антенн, а по ширине сопоставимы с ними. Неискушённому наблюдателю может даже показаться, что это обычный радимодуль. Но если приглядеться внимательно видно, что AAU установлены аналогично другим антеннам, имеют плоскую сторону, а снизу к ним подключены не радиокабели, а оптоволоконные.

Собственно это и всё что можно увидеть на сотовой станции 5G с земли. Даже если бы удалось попасть внутрь термошкафа или аппаратной этой станции заметных изменений было бы ещё меньше. Волоконно-оптические кабели там подключаются к системному модулю. Далее по транспортному каналу информационный и сигнальный поток отправляется к ядру сети. Вот и всё.

За время поездки я побывал и в других местах, где МТС запустил станции 5G, но AAU мне попались на глаза только в Парке Горького. А видели ли читатели, живущие в Москве такие блоки где-то ещё?
