Как выглядят антенны 5G и чем отличаются от предшествующих стандартов сотовой связи?
Конфликты и споры относительно установки 5G станций в России не утихают. Недавний инцидент с палатками и многодневными протестами в Екатеринбурге — тому подтверждение. Но, как оказалось и в этот раз, отсутствовал предмет спора. Сотовая станция вообще не была оснащена стандартом 5G и ничем не отличалась от других установленных вышек в этом городе. Поэтому я решил наглядно показать как выглядят антенны нового стандарта, чтобы разрешить большую часть конфликтов ещё на стадии подозрений.
Сразу сделаю акцент, что наличие стандартов конкретно 2G, 3G или 4G оценить по виду антенн не возможно. Во всех трёх случаях это будут примерно аналогичные вертикальные серо-белые антенны, которые ещё называют панельными антеннами. Их ширина и высота будут отражать, в первую очередь, число рабочих диапазонов, которых может быть от 1 до 6 и даже более номиналов в одном корпусе.
Кроме того, будут отличаться расположение излучающих элементов внутри корпуса, то есть поляризация: вертикально или с наклоном 45 градусов (кросс-поляризация), ну и особенности создаваемого покрытия от антенны: шире или уже.
Но антенны 5G совсем другие. Да и называть их нужно не антеннами, а активными антенными блоками (active antenna unit — AAU). Эти устройства включают в себя как сами излучающие элементы, так и приёмопередатчики, которые формируют излучаемый в эфир сигнал.
Кроме того, даже в базовом варианте 5G уже предполагает наличие технологий beamforming и Massive MIMO. Обе они требуют большего числа излучающих элементов в антенном модуле.

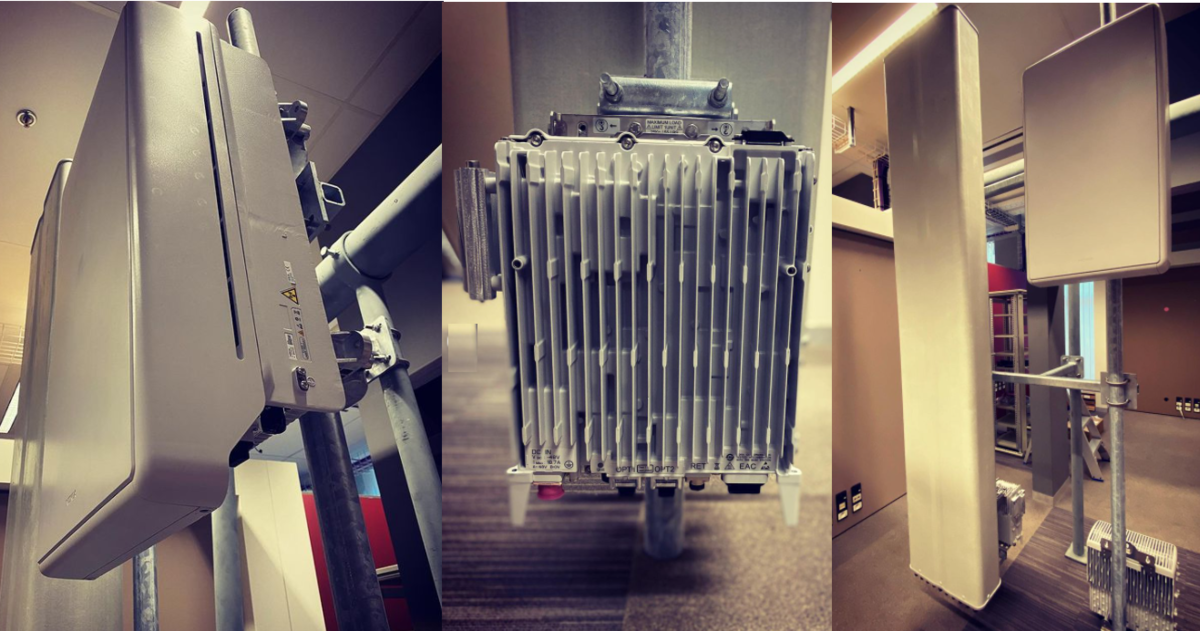

Поэтому антенны 5G выглядят как гибрид радиомодуля и панельной антенны. AAU значительно ниже и шире обычной панельной антенны и скорее напоминают квадрат. Кроме того, они заметно толще антенн для 2G-4G и на них можно заметить рёбра охлаждения на обратной стороне.
Благодаря одному из читателей, мы можем увидеть как выглядят антенны 5G, используемые МТС в своей тестовой сети в Москве, работающей с начала марта 2021 года. На фото ниже без труда можно заметить, что антенные модули для стандарта пятого поколения заметно ниже более высоких антенн, установленных ранее:
Хотя увидеть такие антенны жителям большинства регионов, я думаю, не суждено еще не один год, так как официального разрешения на строительство 5G в России ещё не было. И даже после этого, как было с 3G и 4G пройдут годы прежде чем новый стандарт появится в каждом регионе РФ.
